構造物ヘルスモニタリングにおけるセンシングソリューション
構造物ヘルスモニタリング（SHM）分野では高精度なセンシング技術が必要です。エプソンでは橋梁のたわみ計測や、高層ビルなどの健全性評価に適した低ノイズのセンサーを用意しています。また豊富なリファレンス情報で計測評価や製品組込みをサポートします。
Case1 橋梁のたわみ・変位量を計測したい
橋梁の維持管理では、変位量は国交省が定める道路橋示方書に定義される「たわみの許容値」に基づく使⽤限界評価に利用される重要な指標です。
一般に、橋梁の変位計測には接触式変位計やレーザー式変位計が用いられています。しかしこれらの方式には、計測基準点の確保や天候の影響といった課題があります。これに対し、高精度加速度センサーを用いることで、基準点不要で周辺環境に影響されない、簡便な変位計測が可能になります。
推奨製品
エプソンの水晶加速度センサーには、変位量計算に適した以下の特長があります。
- 自己ノイズが低く積分誤差が小さい
- 小型で設置が容易
- 低消費電力で電源確保が容易
| 製品名 | ブリーフ シート |
外形サイズ [mm] |
重さ [g] |
タイプ | I/F | 検出軸 | 出力物理量 | ダイナミックレンジ | ノイズ密度 [μG/√Hz] |
バイアス 温度誤差 [mG] |
バイアス 再現性 [mG] |
周波数 測定範囲 [Hz] |
消費電流 [mA] |
電源電圧 [V] |
動作温度 範囲 [℃] |
材質 | ホストコネクター |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| M-A352AD10 |  |
 48×24×16 |
25 | 組込み用 | SPI/UART | 3 | 加速度/傾斜角度 | 加速度：±15G 傾斜角度：±1.047 rad(±60deg) |
0.2 (0.5~6Hz) | ±2 (-30℃~85℃) |
3 (Typ) (出荷後1年) |
DC~460 | 13.2 @3.3 V | 3.15~3.45 | -30~+85 | アルミダイカスト | レセプタクルコネクター (1.00mm) |
| M-A552AC10 | |
 65×60×30 |
128 | IP67対応 （防水・防塵） |
CANopen | 3 | 加速度/傾斜角度 | 加速度：±15G 傾斜角度：±1.047 rad(±60deg) |
0.5 (0.5~6Hz) | ±4（@25℃） | 3 (Typ) (出荷後1年) |
DC~460 | 35 @12V | 9~32 | -30~+70 | アルミダイカスト | M12 丸型コネクタ 5pin-male |
| M-A552AR10 | |
 65×60×30 |
128 | IP67対応 （防水・防塵） |
RS422 | 3 | 加速度/傾斜角度 | 加速度：±15G 傾斜角度：±1.047 rad(±60deg) |
0.5 (0.5~6Hz) | ±4（@25℃） | 3 (Typ) (出荷後1年) |
DC~460 | 40 @12V | 9~32 | -30~+70 | アルミダイカスト | M12 丸型コネクタ 8pin-male |
データシートをご希望の方、製品を購入・検討したい方はフォームからお問い合わせください。
計測用ツール・構成例

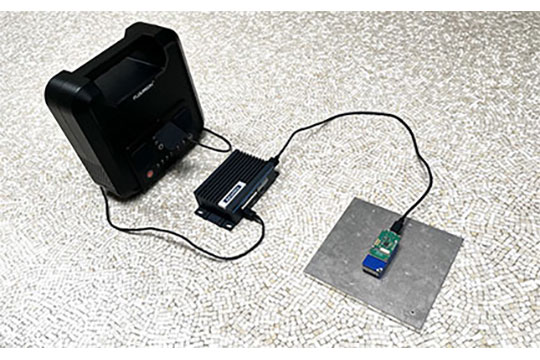

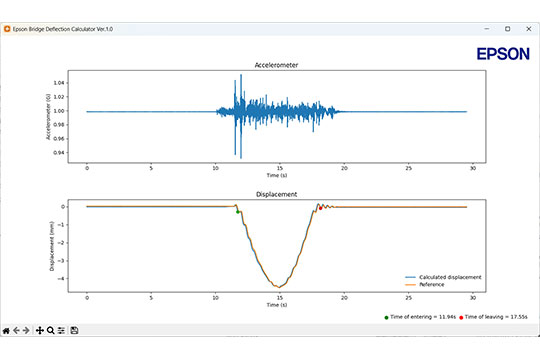

お持ちのPCで簡単にセンサーを評価したいお客様

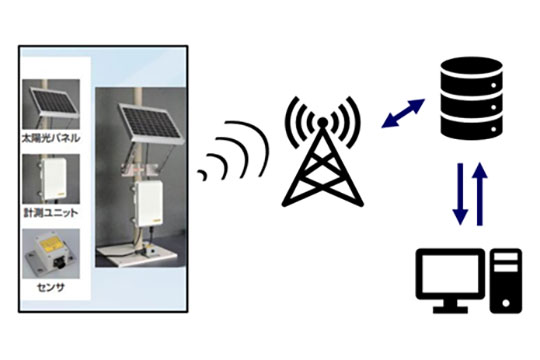

Raspberry Pi を用いた計測・遠隔監視システムを構築したいお客様

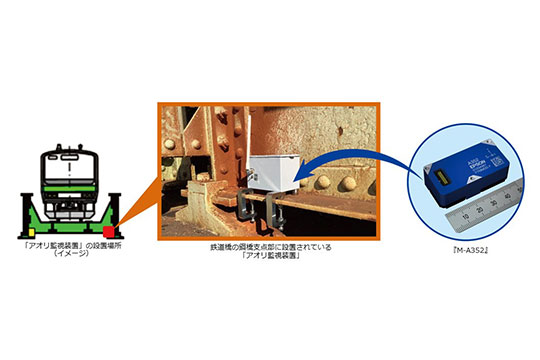

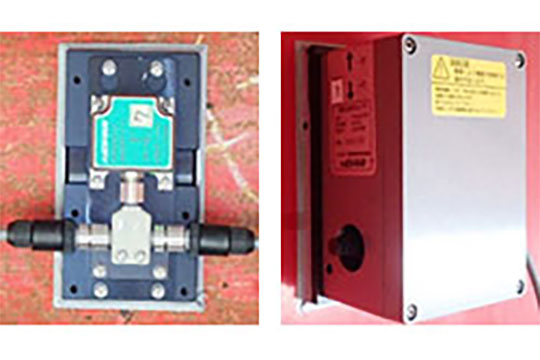

活用事例
Case2 高層ビルなど大型構造物の健全性を評価したい
一般的に、高層建築物は固有周期が長く、長周期の振動に共振しやすい傾向があります。構造物の健全性評価には、こうした長周期かつ微小な振動特性を高精度に計測できるセンサーが欠かせません。エプソンの水晶加速度センサーは長周期振動を低ノイズで計測できるため、構造物ヘルスモニタリングに適しています。
推奨製品

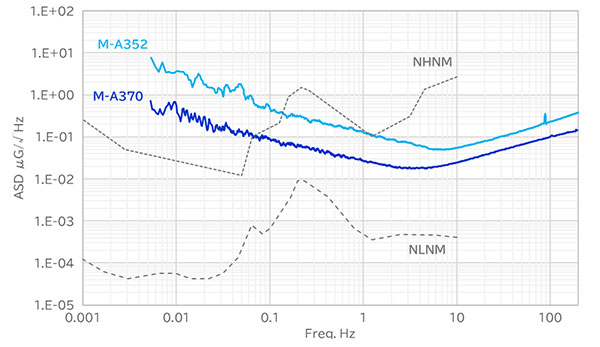

エプソン水晶加速度センサーの特長
- DCから計測可能
- 小型で設置が容易
- 低消費電力で電源確保が容易
- 外部トリガーによる複数ノード同期（M-A370）
| 製品名 | ブリーフ シート |
外形サイズ [mm] |
重さ [g] |
タイプ | I/F | 検出軸 | 出力物理量 | ダイナミックレンジ | ノイズ密度 [μG/√Hz] |
バイアス 温度誤差 [mG] |
バイアス 再現性 [mG] |
周波数 測定範囲 [Hz] |
消費電流 [mA] |
電源電圧 [V] |
動作温度 範囲 [℃] |
材質 | ホストコネクター |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| M-A370AD10 | |
 48×24×16 |
29 | 組込み用 | SPI/UART | 3 | 加速度/傾斜角度 | 加速度：±10G 傾斜角度：±1.047 rad(±60deg) |
0.02 (1~10Hz) | ±0.5 (-30℃~85℃) |
±0.1 (Typ) (出荷後1年) |
DC~210 | 36.3 @3.3 V | 3.15~3.45 | -30~+85 | アルミダイカスト | レセプタクルコネクター (1.00mm) |
| M-A352AD10 | |
48×24×16 |
25 | 組込み用 | SPI/UART | 3 | 加速度/傾斜角度 | 加速度：±15G 傾斜角度：±1.047 rad(±60deg) |
0.2 (0.5~6Hz) | ±2 (-30℃~85℃) |
3 (Typ) (出荷後1年) |
DC~460 | 13.2 @3.3 V | 3.15~3.45 | -30~+85 | アルミダイカスト | レセプタクルコネクター (1.00mm) |
| M-A552AC10 | |
65×60×30 |
128 | IP67対応 （防水・防塵） |
CANopen | 3 | 加速度/傾斜角度 | 加速度：±15G 傾斜角度：±1.047 rad(±60deg) |
0.5 (0.5~6Hz) | ±4（@25℃） | 3 (Typ) (出荷後1年) |
DC~460 | 35 @12V | 9~32 | -30~+70 | アルミダイカスト | M12 丸型コネクタ 5pin-male |
| M-A552AR10 | |
65×60×30 |
128 | IP67対応 （防水・防塵） |
RS422 | 3 | 加速度/傾斜角度 | 加速度：±15G 傾斜角度：±1.047 rad(±60deg) |
0.5 (0.5~6Hz) | ±4（@25℃） | 3 (Typ) (出荷後1年) |
DC~460 | 40 @12V | 9~32 | -30~+70 | アルミダイカスト | M12 丸型コネクタ 8pin-male |
データシートをご希望の方、製品を購入・検討したい方はフォームからお問い合わせください。
計測用ツール・構成例
お持ちのPCで簡単にセンサーを評価したいお客様
Raspberry Pi を用いた計測・遠隔監視システムを構築したいお客様

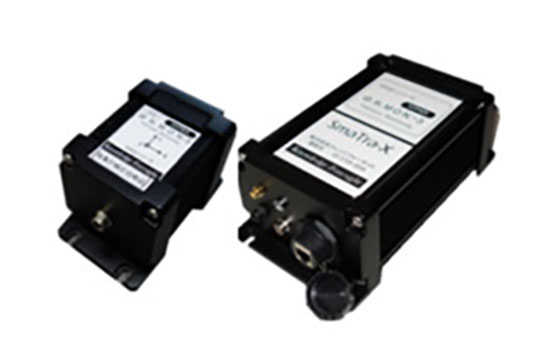

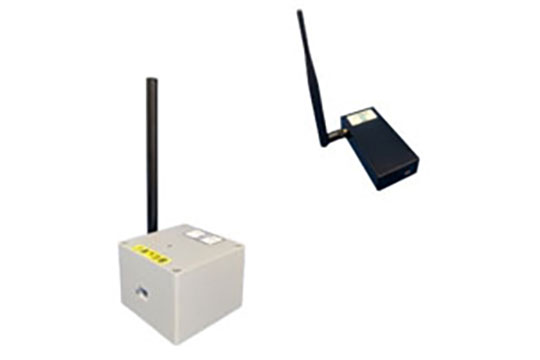

活用事例
