地震観測におけるセンシングソリューション
こんなお悩み ありませんか？
- 「手軽に地震・微動を計測したい」
- 「重くて大きい機材から卒業して、コンパクトに計測したい」
- 「トータルコストを安く抑えたい」
⇒ それならエプソンの水晶加速度センサーにお任せ！
水晶加速度センサー、なにが良い？

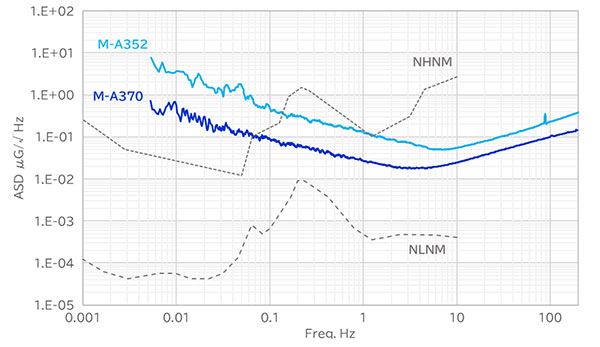

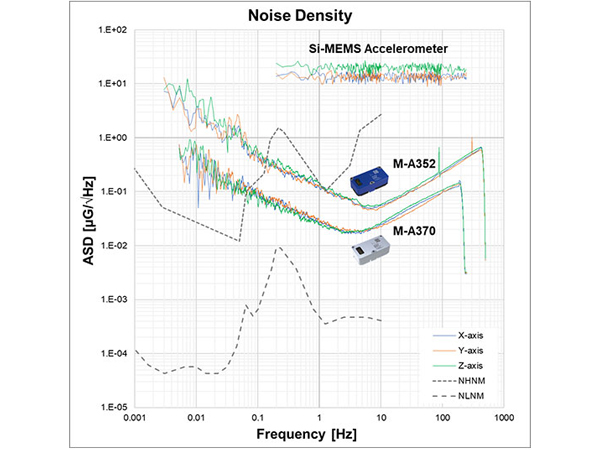

1. NHNM を下回る低ノイズ
水晶を用いた独自の加速度検出素子により、低ノイズ‧高分解能‧高安定性を実現。
USGS-New High Noise Model を下回る低ノイズ性能が特長です。（※M-A370）
2. 小型・軽量・3軸計測

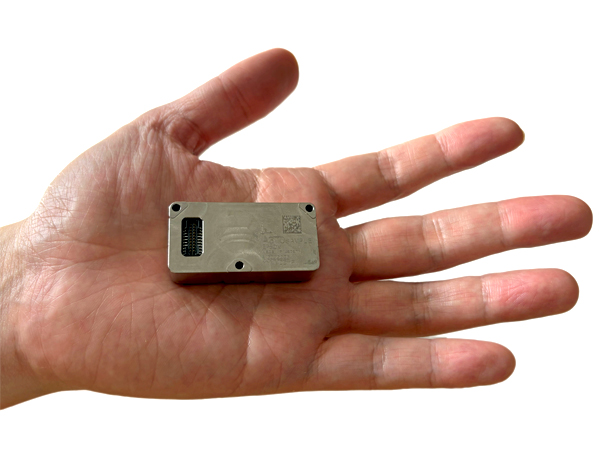

高性能ながら、組込みタイプの場合、サイズは消しゴム程度、重量は約30 g です。またセンサー１個で３軸（XYZ）計測できます。
複数台の組込みでもコンパクトに収まり、計測システムの軽量化・小型化に貢献します。
3. A/D 変換不要でスマートに計測
デジタル出力のためA/Dコンバータは不要です。
さらにPCとUSBケーブルで接続でき、省スペースで簡単に計測できます。
5. 複数台の同期計測に対応
外部トリガー入力機能を搭載しており、信号生成器を用いて複数台センサーの同期計測が可能です。

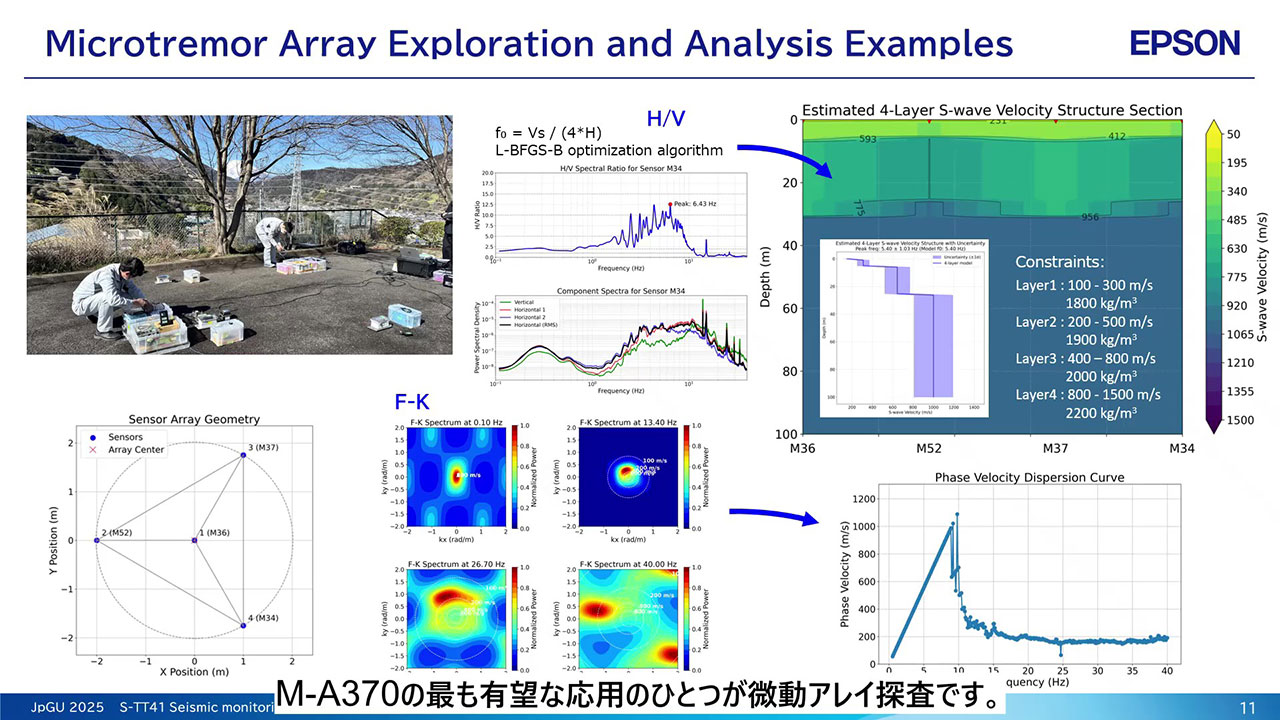

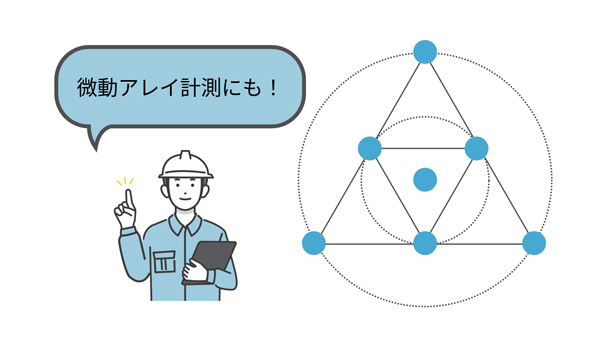

微動アレイ計測など、用途が広がります。
計測用ツール‧構成例
PCで簡単にセンサーを評価するには?
お持ちのPCで簡単に計測できるロガーソフトウェア（Vibration Data Logger）を提供しています。また計測したデータにFFT処理やフィルタ処理を適用できるデータ解析ソフト（Vibration Data Viewer）もご活用いただけます。

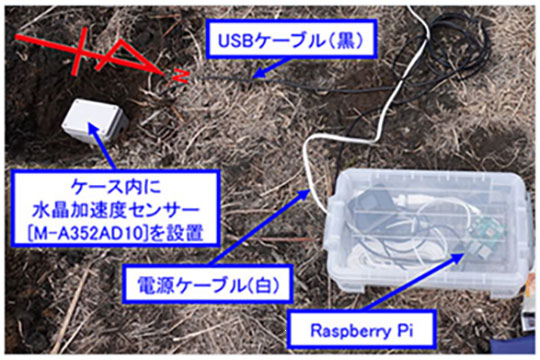

常設したい‧コンパクトな計測システムを構築するには?
Raspberry Pi を用いて計測できるロガーソフトウェアとシステム構築方法を提供しています。
PC では難しい常時設置や長時間計測にも対応します。

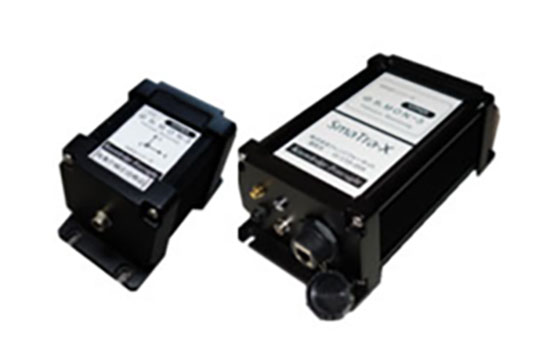

採用製品
エプソンの水晶加速度センサーは各種地震計・微動計に採用されています。中には気象庁検定に合格した震度計もあります。無線／有線、ポータブル／常設など、様々なタイプの製品から用途・ケースに合わせて選べます。

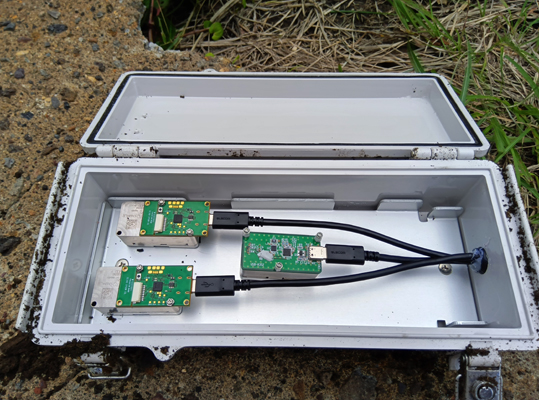

活用事例
推奨センサー
エプソンの水晶加速度センサーは低ノイズで地震観測や常時微動探査に適しています。低パワーかつデジタル出力により、シンプルかつ小型の計測システムを構築できます。
エプソン水晶加速度センサーの特長
- 低ノイズ・高分解能・高安定
- USGS-New High Noise Modelを下回る低ノイズ性能（M-A370）
- 外部トリガーによる複数ノード同期（M-A370）
| 製品名 | ブリーフ シート |
外形サイズ [mm] |
重さ [g] |
タイプ | I/F | 検出軸 | 出力物理量 | ダイナミックレンジ | ノイズ密度 [μG/√Hz] |
バイアス 温度誤差 [mG] |
バイアス 再現性 [mG] |
周波数 測定範囲 [Hz] |
消費電流 [mA] |
電源電圧 [V] |
動作温度 範囲 [℃] |
材質 | ホストコネクター |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| M-A370AD10 |  |
 48×24×16 |
29 | 組込み用 | SPI/UART | 3 | 加速度/傾斜角度 | 加速度：±10G 傾斜角度：±1.047 rad(±60deg) |
0.02 (1~10Hz) | ±0.5 (-30℃~85℃) |
±0.1 (Typ) (出荷後1年) |
DC~210 | 36.3 @3.3 V | 3.15~3.45 | -30~+85 | アルミダイカスト | レセプタクルコネクター (1.00mm) |
| M-A352AD10 | |
 48×24×16 |
25 | 組込み用 | SPI/UART | 3 | 加速度/傾斜角度 | 加速度：±15G 傾斜角度：±1.047 rad(±60deg) |
0.2 (0.5~6Hz) | ±2 (-30℃~85℃) |
3 (Typ) (出荷後1年) |
DC~460 | 13.2 @3.3 V | 3.15~3.45 | -30~+85 | アルミダイカスト | レセプタクルコネクター (1.00mm) |
| M-A552AC10 | |
 65×60×30 |
128 | IP67対応 （防水・防塵） |
CANopen | 3 | 加速度/傾斜角度 | 加速度：±15G 傾斜角度：±1.047 rad(±60deg) |
0.5 (0.5~6Hz) | ±4（@25℃） | 3 (Typ) (出荷後1年) |
DC~460 | 35 @12V | 9~32 | -30~+70 | アルミダイカスト | M12 丸型コネクタ 5pin-male |
| M-A552AR10 | |
 65×60×30 |
128 | IP67対応 （防水・防塵） |
RS422 | 3 | 加速度/傾斜角度 | 加速度：±15G 傾斜角度：±1.047 rad(±60deg) |
0.5 (0.5~6Hz) | ±4（@25℃） | 3 (Typ) (出荷後1年) |
DC~460 | 40 @12V | 9~32 | -30~+70 | アルミダイカスト | M12 丸型コネクタ 8pin-male |
