加速度センサーの製品一覧・特長

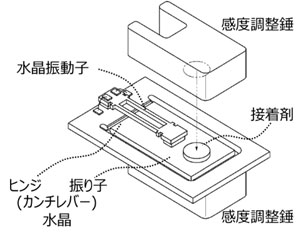

特長1：水晶を用いた加速度検出素子
センサー内部の双音さ振動子とカンチレバーを水晶で形成することで、部品間の熱膨張係数差を排除し、温度が変化した時の感度変化を抑えています。これにより温度による感度変化が小さい事が特長です。

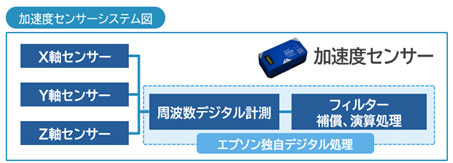

特長2：デジタル方式
アナログ回路を極限まで排除した周波数デジタル計測IPを採用し、独自のデジタル周波数検出方式により、高精度で広帯域の加速度検知を可能になっています。また利便性の高いフィルタ補償、演算処理機能を搭載しております。

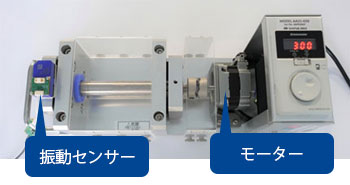

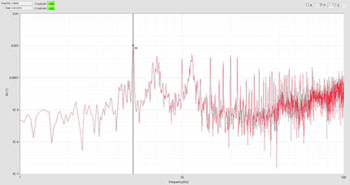

特長3：デジタルデータ値の出力により、PCからのセンサー制御が可能
エプソンの振動センサーは測定データをデジタル値で出力します。デジタルI/Fのため、汎用のI/Fボードやユニットを介してPCに直接接続し、PCからセンサーを制御することが可能です。任意のプログラミング環境を用いてセンサーシステムの構築、又は既存システムへのアドオンを行うことができます。アナログセンサーの場合は、アナログI/Fのため、PLCのA/DユニットまたはA/Dコンバーターを介してPCに接続しますので、データを扱う専用ソフトは存在する一方、既存システムへのカスタマイズやアドオンは困難です。
特長4：低ノイズ・高分解能・広い検出範囲・高安定

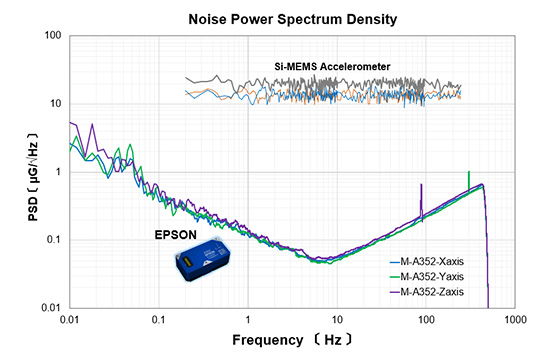

高安定水晶センサー素子による1µG/rtHz以下のノイズ性能と広い検出範囲を実現。
ノイズに強い独自のダイレクト・デジタル変換技術を採用しており、0.06uG/LSBの高分解能な３軸加速度データをデジタルで出力、微小変位角・長周期振動・変位量を求めるこがが可能です。また、従来品の4倍となる耐衝撃性 1,000Gを実現しており、構造ヘルスモニタリング・地震・環境振動計測等の高精度なデータを必要とするアプリに最適なデバイスです。

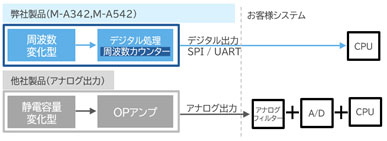

特長5：スリムなシステム構成で加速度測定・解析が可能
エプソンの加速度センサーは小型で、またアナログセンサーとは違いPLCのA/Dユニット又はA/Dコンバーターが不要です。
そのため、システムのトータルコストにおいてメリットのある加速度測定、解析が可能です。

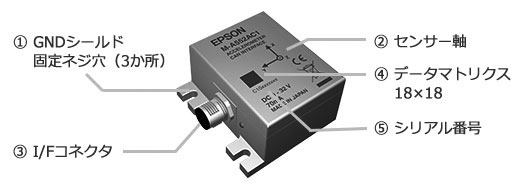

特長6：防水・防塵ユニット
防水型ユニット（CANインターフェイス）
M-A552は、M-A352を内蔵しIP67相当の防水、防塵性備えた加速度センサーです。屋外設置などの厳しい環境での使用に適しています。
加速度センサーの基礎や使い方に関するPDF資料
加速度センサーの使い方に関する注意動画
加速度センサーのラインアップ
| 製品名 | ブリーフ シート |
外形サイズ [mm] |
重さ [g] |
タイプ | I/F | 検出軸 | 出力物理量 | ダイナミックレンジ | ノイズ密度 [μG/√Hz] |
バイアス 温度誤差 [mG] |
バイアス 再現性 [mG] |
周波数 測定範囲 [Hz] |
消費電流 [mA] |
電源電圧 [V] |
動作温度 範囲 [℃] |
材質 | ホストコネクター |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| M-A370AD10 |  |
 48×24×16 |
29 | 組込み用 | SPI/UART | 3 | 加速度/傾斜角度 | 加速度：±10G 傾斜角度：±1.047 rad(±60deg) |
0.02 (1~10Hz) | 0.5 (-30℃~85℃) |
±0.1 (Typ) (出荷後1年) |
DC~210 | 36.3 @3.3 V | 3.15~3.45 | -30~+85 | アルミダイカスト | レセプタクルコネクター (1.00mm) |
| M-A352AD10 | |
 48×24×16 |
25 | 組込み用 | SPI/UART | 3 | 加速度/傾斜角度 | 加速度：±10G 傾斜角度：±1.047 rad(±60deg) |
0.2 (0.5~6Hz) | ±2 (-30℃~85℃) |
3 (Typ) (出荷後1年) |
DC~460 | 13.2 @3.3 V | 3.15~3.45 | -30~+85 | アルミダイカスト | レセプタクルコネクター (1.00mm) |
| M-A552AC10 | |
 65×60×30 |
128 | IP67対応 （防水・防塵） |
CANopen | 3 | 加速度/傾斜角度 | 加速度：±10G 傾斜角度：±1.047 rad(±60deg) |
0.5 (0.5~6Hz) | ±4mG（@25℃） | 3 (Typ) (出荷後1年) |
DC~460 | 35 @12V | 9~32 | -30~+70 | アルミダイカスト | M12 丸型コネクタ 5pin-female |
| M-A552AR10 | |
 65×60×30 |
128 | IP67対応 （防水・防塵） |
RS422 | 3 | 加速度/傾斜角度 | 加速度：±10G 傾斜角度：±1.047 rad(±60deg) |
0.5 (0.5~6Hz) | ±4mG（@25℃） | 3 (Typ) (出荷後1年) |
DC~460 | 49 @12V | 9~32 | -30~+70 | アルミダイカスト | M12 丸型コネクタ 5pin-female |
※1 アメリカ地質調査所（USGS）が定めた、地震計が記録するデータ品質を評価するための基準。
※2 Controller Area Network。自動車や機器間のデータ転送のために用いられるネットワーク規格。
