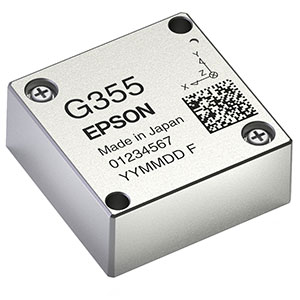

M-G355QDG0Inertial Measurement Unit （IMU）
製品情報
M-G355QDG0は、スタンダードモデルのM-G366PDG0をベースに、国際規格IEC 61508 SIL1に準拠した設計を施した機能安全対応機種のIMUです。1インチサイズのIMU製品群との互換性を維持しているため、お客様の開発・評価工数を抑えながら機能安全対応システムへ展開できます。
工場校正のパラメーター(バイアス、スケールファクター、軸間ミスアライメント、温度補正)はIMU内の不揮発性メモリに記憶され、アプリケーション上では電源投入後、自動的に出力される計測データに反映されます。また、ホストとの通信は汎用性の高いSPI / UARTをサポートしており、慣性計測を実現するためのユーザーの技術上の導入障壁を緩和させ、少ない設計工数でアプリケーションへの慣性運動解析や制御の実装を可能にします。

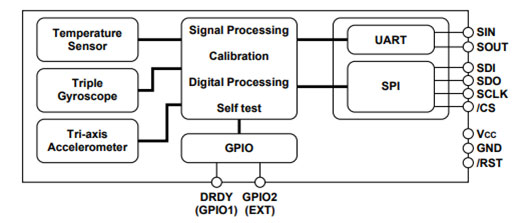

【ブロック図】
| サイズ | 24×24×10 [mm] | |
| 重量 | 10 [grams] | |
| ジャイロセンサー | 検出範囲 | ±450 [°/s] |
| バイアス安定性 | 1.2 [°/h] | |
| 角度ランダムウォーク | 0.08 [°/√h] | |
| 初期0点バイアス偏差 | 360 [°/h] | |
| 加速度センサー | 検出範囲 | ±8/±16 [G] |
| バイアス安定性 | 24 [uG] | |
| 軸間ミスアライメント | 0.01 [°] | |
| インターフェイス | SPI/UART | |
| 消費電流 | 16 [mA] @ 3.3V | |
| 電源電圧 | 3.3 [V] | |
| 校正温度範囲 | -40～85 [℃] | |
| 出力レート（MAX） | 400 [sps] | |
| 対応規格 | IEC61508-1:2010, IEC61508-2:2010 IEC61508-3:2010(SIL-1 準拠) |
|
※特に注意なき場合はすべてTyp表記
アプリケーション
- ナビゲーションシステム
- ポインティングおよびトラッキングシステム
- 自動走行
評価ボード
弊社では2種類のセンサー製品を評価できる評価用オプションツールを提供しています。同様に提供しております評価用ソフトウェアとお持ちのPCで簡単に製品の初期評価ができ、テストデータの取得や可視化ができるため、お客様の開発期間を大幅に短縮できます。
詳細はこちら をご確認ください。
