晶体振荡器内容
概述
SG-8200 和 SG-8201 系列采用爱普生全新低噪声小数 N PLL技术，与上一代爱普生可编程晶体振荡器相比，稳定性提高了 2 倍，相位抖动降低了 1/25。它是各种消费和工业应用的理想选择，这些应用需要小尺寸和/或在恶劣环境下运行，工作温度范围高达 +125°C。这款可编程 SPXO 可用于小批量生产，并且可在 1.2 MHz 至 170 MHz 范围内的任何频率下快速周转，有助于汽车应用从开发到批量生产。
系列阵容
为一般应用和汽车兼容产品做好准备。
fo = 125 MHz 时相位抖动Typ. 1.1 ps，即使在高达 125°C 的高温环境下也能准确运行，并具有温度补偿功能。封装尺寸为 2.5mm x 2.0mm x 0.74mm。
一般用途：标准 SG-8200CG / SG-8200CJ
频率容差：±50 x 10-6
Specifications
|
Block diagram
Terminal layout
Size |
高精度、低抖动：SG-8201CG / SG-8201CJ
频率容差：±15 x 10-6
Specifications
|
Block diagram
Terminal layout
Size |
车载用：SG-8201CJA
符合AEC-Q100标准
Specifications
|
Block diagram
Terminal layout
Size |
特征
小数 N PLL
小数 N PLL可以编程高达 170 MHz 的任意频率，精度为 10-6 (1 ppm)
> PLL可产生频率并校正频率变化，实现高稳定性
温度补偿
温度补偿功能可以调节-40°C至+125°C之间的温度变化
> X'tal 的频率温度特性可以保持较小，以实现高稳定性和宽温度范围
可编程 SPXO 之间的比较
1.频率偏差比较
与高精度、低抖动[SG-8201系列]及现有的可编程SPXO [SG-8101系列]相比，[SG-8201系列]可调节温度变化达+125°C，在很宽的温度范围内具有高稳定性的特性。
2. 低相位噪声/低抖动特性比较
与现有的可编程SPXO [SG-8101系列]相比，高精度、低抖动[SG-8201系列]在偏移频率从100 kHz到1 MHz时，其相位噪声改善了约30 dBc /赫兹，相位抖动降低至约1/40。
| Phase jitter (12 kHz to 5 MHz) |
|
|---|---|
| SG-8101 series | 45.8 ps |
| SG-8201 series | 1.2 ps |
| Phase jitter (12 kHz to 20 MHz) |
|
|---|---|
| SG-8101 series | 43.7 ps |
| SG-8201 series | 1.1 ps |
| Phase jitter (12 kHz to 20 MHz) |
|
|---|---|
| SG-8101 series | 42.3 ps |
| SG-8201 series | 1.5 ps |
各功能选项
可根据客户的设计选择各功能
1. OE或 ST 功能
|

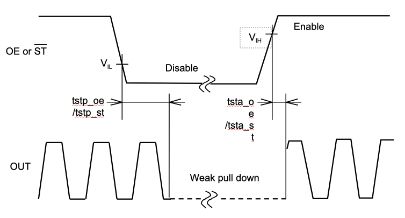

Function of current SPXO and SG-820x series #1 pin: OE orST (Active High) |

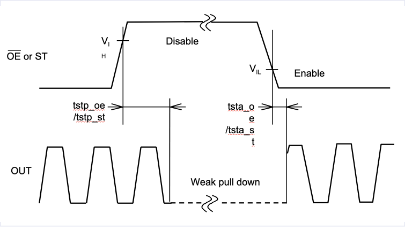

Added function of SG-820x series #1 pin: OE or ST (Active High) |
|---|---|
|
OE or ST = High -> Output enable OE or ST = Low -> Output disable |
OE or ST = High -> Output enable OE or ST = Low -> Output disable |
 |
 |
2. 有 4 种上升/下降时间可供选择
| tr / tf | tr / tf | tr / tf | tr / tf |
|---|---|---|---|
| B:Faster | 2.0 ns Max. | C:Fast | 2.5 ns Max. |
 |
 |
||
| D:Slow | 4.0 ns Max. | E:Slower | 6.0 ns Max. |
 |
 |
||
笔记：
SG-8201 系列 #1pin 规格和功能与我们现有的SPXO和可编程 SG-9001 系列不同。欲了解更多信息，请单击此处。
与基本SPXO的比较
高精度和低抖动[SG-8201系列]，现有的可编程SPXO [SG-8101 / SG-8018系列]和基础SPXO。
与其他两个相比，SG-8201 系列的特点是：
-高频
- 工作温度 +125 °C （最大值）
- 低抖动PLL
与基本SPXO规格的比较
| Item | SG-8200CG/CJ | SG-8201CG/CJ | SG-8018CG | SG-8101CG | SG-210STF | SG2016CAN | |
|---|---|---|---|---|---|---|---|
| Frequency (fo) | 1.2 MHz to 170 MHz | 0.67 MHz to 170 MHz | 4 MHz to 72 MHz / 20 freq. | ||||
| Technology | PLL(Low noise/jitter) Programmable SPXO |
PLL(Low power) Programmable SPXO |
Fundamental Fixed SPXO |
||||
| Power Supply(VCC) | 1.62 V to 3.63 V | 1.62 V to 3.63 V | 1.6 V, 1.71 V, 2.25 V to 3.63 V | ||||
| Operating Temperature | +125 ℃ Max. | +105 ℃ Max. | +105 ℃ Max. | ||||
| Frequency Tolerance (incl 1year aging) |
-40 ℃ to +105 ℃ | - | ±15 x 10-6 | ±50 x 10-6 | ±20 x 10-6 | ±50 x 10-6 | |
| -40 ℃ to +125 ℃ | ±50 x 10-6 | ±25 x 10-6 | - | - | |||
| Phase Jitter (fo = 125 MHz) |
VCC = 1.8 V | 1.1 ps Typ. | 43.8 ps Typ., 74.1 ps Max. | 0.25 ps Typ(fo = 25 MHz) 0.25 ps Typ(fo = 50 MHz) |
|||
| VCC = 2.5 V | 44.0 ps Typ., 73.8 ps Max. | ||||||
| VCC = 3.3 V | 46.0 ps Typ., 68.6 ps Max. | ||||||
| Current Consumption | fo = 25 MHz | 7.5 mA Max. | 4.5 mA Max. | 2.7 mA Max. | |||
| fo = 125 MHz | 12.4 mA Max. | 6.8 mA Max. | - | ||||
| Rise/Fall time (Default) |
6.0 ns Max. (fo ≤ 50 MHz) 4.0 ns Max. (50 MHz < fo ≤ 75 MHz) 2.5 ns Max. (75 MHz < fo ≤ 125 MHz) 2.0 ns Max. (fo > 125 MHz) |
10.0 ns Max. (Slow, fo ≤ 20 MHz) 6.0 ns Max. (fo ≤ 40 MHz) 3.0 ns Max. (fo > 40 MHz) |
3.0 ns Max. (VCC = 2.5 V, 3.3 V) 3.5 ns Max. (VCC = 1.8 V) |
||||
| Output | CMOS | CMOS | CMOS | ||||
| Size | CG:2.5 x 2.0 x 0.74t mm CJ:2.0x1.6x0.6 mm |
2.5 x 2.0 x 0.7t mm | 2.5 x 2.0 x 0.8t mm | 2.0 x 1.6 x 0.7t mm | |||
与基本SPXO（车载）规格的比较
高精度、低抖动[SG-8201CJA]，现有的可编程SPXO[SG-8101CGA]和基本SPXO。
相较于其他两款产品，SG-8201CJA 的特点如下：
-高频
- 最大工作温度 +125 °C
- 低抖动PLL
- 尺寸小型号
- 符合AEC-Q100标准
| Item | SG-8201CJA | SG-8101CGA | SG2016/2520CAA | SG2016/2520CAA | |
|---|---|---|---|---|---|
| Frequency (fo) | 1.2 MHz to 170 MHz | 0.67 MHz to 170 MHz | 8 MHz to 54 MHz | 2 MHz to 49.999 MHz | |
| Technology | PLL(Low noise/jitter) Programmable SPXO |
PLL(Low power) Programmable SPXO |
Fundamental Fixed SPXO |
Fundamental Fixed SPXO |
|
| Power Supply(VCC) | 1.62 V to 3.63 V | 1.62 V to 3.63 V | 1.6 V, 1.71 V, 2.25 V to 3.63 V | 1.6 V to 3.6 V | |
| Operating Temperature | +125 ℃ Max. | +125 ℃ Max. | +125 ℃ Max. | +125 ℃ Max. | |
| Frequency Tolerance (incl 1year aging) |
-40 ℃ to +105 ℃ | ±15 x 10-6 | ±20 x 10-6 | ±50 x 10-6 | ±50 x 10-6 |
| -40 ℃ to +125 ℃ | ±25 x 10-6 | ±50 x 10-6 | ±100 x 10-6 | ±100 x 10-6 | |
| Phase Jitter (fo = 125 MHz) |
VCC = 1.8 V | 1.1 ps Typ. | 43.8 ps Typ., 74.1 ps Max. | 0.25 ps Typ(fo = 25 MHz) 0.25 ps Typ(fo = 50 MHz) |
0.25 ps Typ(fo = 25 MHz) 0.25 ps Typ(fo = 50 MHz) |
| VCC = 2.5 V | 44.0 ps Typ., 73.8 ps Max. | ||||
| VCC = 3.3 V | 46.0 ps Typ., 68.6 ps Max. | ||||
| Current Consumption |
fo = 25 MHz | 7.5 mA Max. | 4.5 mA Max. | 2.7 mA Max. | 4.0 mA Max. |
| fo = 125 MHz | 12.4 mA Max. | 6.8 mA Max. | - | - | |
| Rise/Fall time (Default) |
6.0 ns Max. (fo ≤ 50 MHz) 4.0 ns Max. (50 MHz < fo ≤ 75 MHz) 2.5 ns Max. (75 MHz < fo ≤ 125 MHz) 2.0 ns Max. (fo > 125 MHz) |
10.0 ns Max.(Slow, fo ≤ 20 MHz) 6.0 ns Max. (fo ≤ 40 MHz) 3.0 ns Max. (fo > 40 MHz) |
3.0 ns Max. (VCC = 2.5 V, 3.3 V) 3.5 ns Max. (VCC = 1.8 V) |
7.0 ns Max. | |
| Output | CMOS | CMOS | CMOS | CMOS | |
| Size | 2.0 x 1.6 x 0.6t mm | 2.5 x 2.0 x 0.7t mm | SG2016CAA: 2.0 x 1.6 x 0.7t mm SG2520CAA: 2.5 x 2.0 x 0.8t mm |
2.5 x 2.0 x 0.8t mm | |
| AEC | AEC-Q100 | AEC-Q100 | AEC-Q200 | AEC-Q200 | |
与相位抖动基本SPXO的规格比较
与我们的基本SPXO（即 SG-210STF 和 SG-210SCH*）相比，基本SPXO表现出更低的相位噪声/抖动特性。
| Phase jitter (12 kHz to 5 MHz) |
|
|---|---|
| SG-210STF | 0.2 ps |
| SG-8201 series | 1.2 ps |
| Phase jitter (12 kHz to 20 MHz) |
|
|---|---|
| SG-210SCH | 0.25 ps |
| SG-8201 series | 1.1 ps |
| Phase jitter (12 kHz to 5 MHz) |
|
|---|---|
| SG-210SCH | 0.28 ps |
| SG-8201 series | 1.5 ps |
