抗噪声 - 扩频功能可编程SPXO “SG-9101 系列”

概述

SG-9101 系列是可编程SPXO，具有扩频 (SS) 功能，可降低 EMI。SS 选项可自行选择，以支持每种设计。它能够使用编程工具 (SG-Writer II) 自行编程任何频率和 SS 选项
> 扩频选项 <
- 展开宽度 : 6 种
- 涂抹类型 : 2 种
- 调制频率：4种
- 传播方式：3种

系列阵容

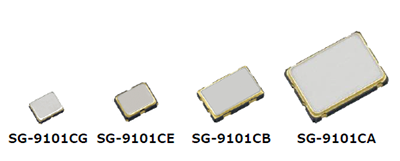

通用：SG-9101CG/CE/CB/CA

Item Specifications
Frequency(fo) 0.67 MHz to 170 MHz
Supply voltage 1.62 V to 3.63 V
Frequency tolerance​ / Operation
temperature		 ±50 x 10-6 / -40 ℃ to +125 ℃
* Including includes Initial frequency tolerance, Frequency / temperature characteristics, Frequency / voltage coefficient, Frequency / load coefficient. and Aging(+25 °C, First year)
Current consumption 3.7 mA Max.(fo = 20 MHz)
8.3 mA Max.(fo = 170 MHz)
Function Output enable (OE)
or Stand-by(ST)​
Package size
lineup[mm]		 CG : 2.5 x 2.0, CE : 3.2 x 2.5
CB : 5.0 x 3.2, CA : 7.0 x 5.0

Block diagram

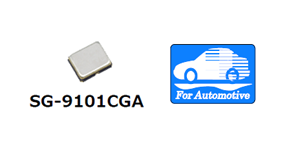

车载SG-9101CGA

- 符合AEC-Q100标准
- 工作温度高达 +125 °C，适合汽车应用

Item Specifications
Frequency(fo) 0.67 MHz to 170 MHz
Supply voltage 1.62 V to 3.63 V
Frequency tolerance​ /
Operation
temperature		 ±50 x 10-6 / -40 ℃ to +105 ℃
±100 x 10-6 / +105 ℃ to +125 ℃
* Including includes Initial frequency tolerance, Frequency / temperature characteristics, Frequency / voltage coefficient, Frequency / load coefficient. and Aging(+25 °C, First year)
Current consumption 3.8 mA Max.(fo = 20 MHz)
8.4 mA Max.(fo = 170 MHz)
Function Output enable (OE)
or Stand-by(ST)​
Package size 2.5 x 2.0 mm

Block diagram

特征

什么是扩频？

这是降低EMI的技术之一。当对输出进行频率调制时，基波和谐波的频谱峰值会受到抑制。
SG-9101系列具有集成SS功能模块


SS 关闭

光谱峰值
基波：11.3 dBm
三次谐波：-1.5 dBm

SS 开启

光谱峰值
基波：2.3 dBm
三次谐波：-12.2 dBm

各功能选项

使用 SS 功能降低振荡器 EMI 的示例

SS ON 时，基波和谐波频率的 EMI 降低。

SS 关闭

SS 开启

扩频选项

这些选项可根据客户的设计进行选择。
这些选项的电气特性（包括电流消耗和周期抖动没有区别。

Spread type Spread width Modulation
frequency		 Spread profile
Center Down
C:Center 02:±0.25 % 05:-0.5 % A:25.4 kHz A:Hershey-kiss
D:Down 05:±0.5 % 10:-1.0 % B:12.7 kHz B:Sine-wave
- 07:±0.75 % 15:-1.5 % C:8.5 kHz C:Triangle
- 10:±1.0 % 20:-2.0 % D:6.3 kHz -
- 15:±1.5 % 30:-3.0 % - -
- 20:±2.0 % 40:-4.0 % - -

扩散宽度和频谱（中心扩散、三角形）

扩散宽度越宽，频谱越低

频谱峰值：-21 dB

频谱峰值：-22 dB

频谱峰值：-18 dB

频谱峰值：-17 dB

频谱峰值：-15 dB

频谱峰值：-12 dB

调制频率和频谱（中心扩展、三角形）

调制频率越高，频谱越低

频谱峰值：-21 dB

频谱峰值：-24 dB

频谱峰值：-25 dB

频谱峰值：-27 dB

扩展轮廓和频谱（中心扩展，25.4 kHz）

三角形轮廓具有最低的频谱

无扩频

好时之吻

中心频率附近的频谱密度大于其他区域
频谱峰值：-20 dB

正弦波

边缘附近的频谱密度大于其他区域
频谱峰值：-17 dB

三角形

谱密度在扩展宽度范围内呈平坦状
频谱峰值：-21 dB

各功能选项

可选择支持或输出允许功能

  #1 : Hight #1 : Low Feature
Output Oscilator
S : Standby Specified frequency output Low level
(weak pull-down)		 Stop oscilator Lowest current consumption
P : Output enable Oscilator Fast enable time

tr / tf 规格选项

客户可根据输入设备规格选择tr / tf

tr / tf setting tr / tf Condition
A : Default 3 ns Max. fo > 40 MHz
6 ns Max. fo ≤ 40 MHz
B : Fast* 3 ns Max. Full frequency range
C : Slow 10 ns Max. fo ≤ 20 MHz

* 默认和快速设置在 fo > 40 MHz 时规格相同

#1 引脚功能说明：
SG-9101 系列 #1 针不是为“打开”状态使用而设计的。
启用输出时，请向#1 引脚施加“高”电平电压。

  #1 pin status Function
#1 : OE or ST High Output enable
Open No guarantee
Low Output disabled (OE)
or Stand-by (ST)

频率・选项

客户可利用现场振荡器编程器SG-Writer II对SG-9101系列空白样品进行频率及选项编程，还可选择支持或输出允许功能及tr/tf规格。
