概要

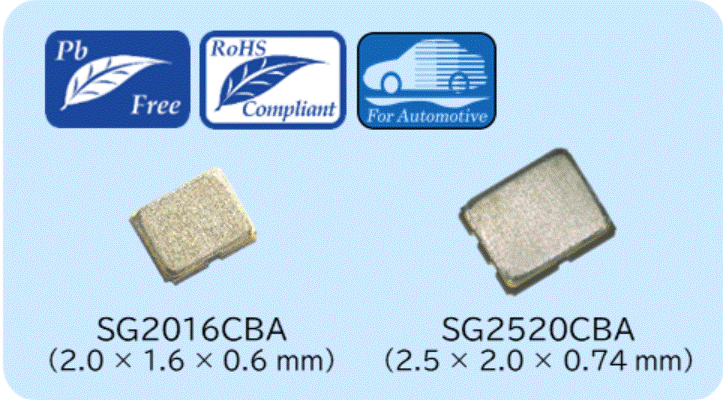

 SG2016CBA, SG2520CBAは、PLLを活用した高周波・低ジッタ水晶発振器です。弊社独自に開発した低ジッタInteger-N PLLを内蔵した水晶発振器用ICを採用し、0.3 ps Typ.の低ジッタ特性を有しています。
 75 MHz to 170 MHz の周波数範囲において、±15 x 10^-6の周波数許容偏差、上限温度+125 ℃までの広い温度範囲に対応しており、AD (Autonomous Driving; 自動運転), ADAS (Advanced Driver Assistance System; 先進運転支援システム) の様なアプリケーションにお使い頂ける製品となっています。

特長

  - サイズ:
    SG2016CBA: 2.0 x 1.6 x 0.6 mm Typ.
    SG2520CBA: 2.5 x 2.0 x 0.74 mm Typ.　
  - 周波数範囲 (fo):
    75 MHz to 170 MHz (標準周波数 5周波 76.8/100/125/150/156.25 MHz)
  - 電源電圧 (V_CC):
    1.62 V to 3.63 V
  - 消費電流 (I_CC):
    12.5 mA Typ. / 16.6 mA Max. (fo = 156.25 MHz, V_CC = 3.3 V)
  - 周波数許容偏差 (f_tol):
    エージング１年を含む ±15 x 10^-6 (-40 ℃ to +105 ℃), ±25, ±50 x 10^-6 (-40 ℃ to +125 ℃)
    エージング10年を含む ±20 x 10^-6 (-40 ℃ to +105 ℃), ±30, ±55 x 10^-6 (-40 ℃ to +125 ℃)
  - 位相ジッタ (t_PJ):
    0.3 ps Typ., 0.6 ps Max. (オフセット周波数: 12 kHz to 20 MHz)
