625 MHzに周波数拡大した高周波・低位相ジッタSPXO
『SG2520EGN-HFR』 『SG2520VGN-HFR』 の量産開始

概要

 

セイコーエプソン株式会社（以下 エプソン）は、基本波※1で低位相ジッタ※2を実現した差動出力※3水晶発振器（SPXO）の上限周波数を625 MHzに拡大した『SG2520EGN-HFR』 『SG2520VGN-HFR』を開発、このたび量産を開始しました。
 次世代データセンターにおいては、今後ますます増大するデータトラフィックに対応するため、光通信モジュールは800 Gbpsから1.6 Tbpsへ、さらなる高速・大容量へ移行することが見込まれており、 基準クロックにも、さらなる高周波化・低ジッタ化が求められています。
本製品は、これまで上限周波数を500 MHzとしていましたが、HFF水晶振動子※4の更なる高周波化とHFF水晶振動子に最適化したエプソン独自ICの開発を行い、625 MHｚまでの高周波と15 fs Typ.の低位相ジッタを実現しました。 これらの特長を有することで、次世代通信モジュールに対して最適な製品となっています。
今後、2.0 x 1.6 mmサイズや±20 x 10^-6 の高精度品をリリース予定です。

※1 基本波：水晶振動子の振動モードのうち基本振動（1次）による振動。
※2 ジッタ：クロック周期の揺らぎのことで、画像の揺らぎやデータ転送でのビットエラーなどの原因になることがある。
※3 差動出力：互いに極性が反対の周波数信号を出力する方式。高い周波数の伝送が可能で、ノイズに強いなどの特長がある。
※4 HFF（High-Frequency Fundamental）水晶振動子：フォトリソ加工により、励振部のみを数ミクロンという極薄な構造（逆メサ構造）にすることで、強度を保ちながら高周波での基本波発振を可能にした水晶振動子。近傍の高調波成分を抑制することができるため、高速・大容量通信の安定に貢献する。

特長

- 周波数範囲：500 MHz to 625 MHz
- 電源電圧：2.5 V Typ. / 3.3 V Typ.
- 周波数許容偏差： ±50 x 10^-6
- 動作温度範囲：-40 °C to +85 °C, -40 °C to +105 °C
- 機能：Output enable (OE)

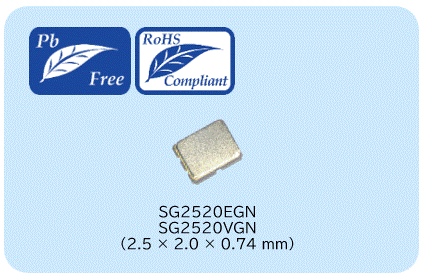

- 外形寸法：2.5 x 2.0 x 0.74 mm
- 出力：SG2520EGN-HFR：LV-PECL、SG2520VGN-HFR：LVDS
- 位相ジッタ：15 fs Typ. / 40 fs Max. (出力周波数 625 MHz)

アプリケーション

- ネットワーク機器　(ルーター、スイッチ、光モジュール等)
- データセンター
- FA機器、計測器
- 高速DA / ADコンバータ
