“RL78/G1Dモジュール（RY7011）” をご検討のお客様へ

発振回路設計時の確認事項

水晶発振回路の設計においては、次の3つの特性について確認が必要です。

(1) 励振レベル（ドライブレベル）
(2) 発振余裕度、負性抵抗値
(3) 負荷容量 / 発振回路定数の目安

各特性の詳細は、こちらをご参照ください。

水晶振動子の選択ガイド

水晶振動子の選択の際には負荷容量（CL）値が大きな要素になります。
下の図のように低いCL（7.0 pF）では発振余裕度は良くなり電流値が低下しますが、周波数安定度*は低下します。
逆に高いCL（12.5 pF）では発振余裕度は低下しますが、発振回路に十分電流を与えると同時に周波数安定度*は向上します。
これらの特性を考慮して選択してください。
*周波数安定度：回路や回路素子等のバラツキに対する周波数変動

セイコーエプソンの水晶振動子ラインアップ

製品名	サイズ[mm]	主なアプリケーション例	製品イメージ
FC-12M	2.05 x 1.2 x 0.6	DSC、民生機器、省電力無線機器、血圧計、血糖値計、セキュリティシステム

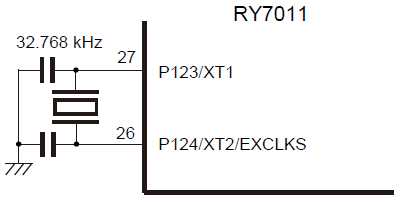

RL78/G1Dモジュール（RY7011）の発振回路構成と水晶振動子の選択

Epson水晶振動子				外付け部品 *3
製品名	公称周波数範囲 [Hz]	CL *1 [pF]	製品型番 *2	Cg [pF] (27側：P123/XT1)	Cd [pF] (26側：P124/XT2/EXCLKS)
FC-12M	32.768k	7	X1A000061000600**	10	12

注意事項

*1. 負荷容量：Load　Capacitance
*2. 製品型番の下2桁は梱包仕様です。（00：標準梱包）詳細については、こちらでご確認ください。
*3. 本記載内容は、お客様に適正部品の選択をして頂くための設計参照情報です。ICメーカー様よりご提供頂いたセットのみでの評価結果となっており、ICおよび周辺部品のバラツキ等の影響は考慮されておりません。弊社では本記載内容を保証いたしかねますので、ご了承ください。
また、発振回路の特性は配線パターン等の影響により変化いたしますので、お客様の基板上でご評価頂き、発振回路の定数をご決定頂きますよう、お願い申し上げます。

基板設計時の注意

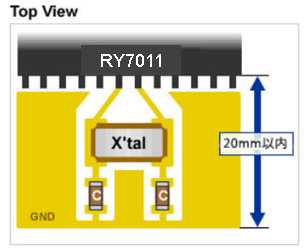

信号および水晶振動子、コンデンサ、抵抗の配置

・水晶振動子、コンデンサ、抵抗は、なるべくIC の近くに配置してください。
・配線はなるべく短くし、他の信号線と交差させないでください。

For 32 kHz Crystal unit
