テキサス・インスツルメンツ社製
低消費電力RF IC ： CC1xxx, CC2xxx, CC430, CC85xx シリーズをご検討のお客様へ
ZigBee, IEEE802.15.4 及び サブ1GHz帯ワイヤレス通信を含む
『低消費電力RF IC： CC1xxxシリーズ/CC430 Family（sub 1GHz帯）、CC2xxxおよびCC85xx シリーズ（2.4GHz帯）』
をご検討のお客様に、電気回路要件情報とクロック発振方法についてご紹介いたします。
推奨クロックソリューション
低消費電力RF技術を理解をするためには、一般的に次の要素が重要です。

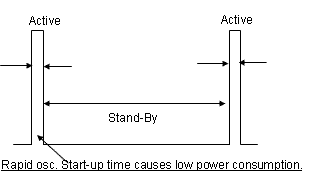

- 素早い発振開始

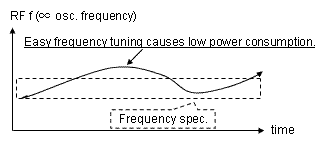

- 適切な周波数調整

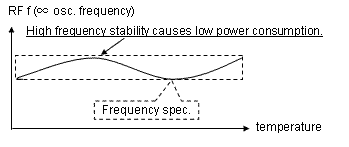

- 全温度範囲における 低 BER （ビット誤り率）
| No. | 発振回路要件 | 2.4GHz および sub 1GHz | sub 1GHz (狭帯域) |
|---|---|---|---|
| AT 振動子仕様 | TCXO 仕様 | ||
| 1 | 素早い発振開始 ・高い発振余裕度 ・ハイパワー発振インバータ耐性 |
低いESR(R1) 高いドライブレベル |
素早い発振開始 |
| 2 | 適切な周波数調整 ・内蔵周波数調整キャパシタ |
適切な周波数調整感度 低いパラメータバラツキ |
高い温度周波数特性 |
| 3 | 低いBER（ビット誤り率） ・高い温度周波数特性 |
高い温度周波数特性 | 高い温度周波数特性 |
| MHz Crystal 等価回路 |
 |
| 素早い発振開始 → 低いESR (R1) , 高いC1 → 高いドライブレベル |
|
| 適切な周波数調整 →低いパラメータバラツキ(C0,C1,L1,ESR) |
|
| 適切な周波数調整 → 低いパラメータバラツキ(C0,C1,L1,ESR) |
|
| 高い温度周波数特性 → 安定した fSTA |
|
テキサス・インスツルメンツ社製 MSP430に対応した水晶デバイスソリューションは こちら
テキサス・インスツルメンツ社製ICの詳細については、 テキサス・インスツルメンツ社Webサイト をご覧ください。
CC1xxx シリーズ、CC430 Family
sub 1GHz band
| IC name | Epson products | |||
|---|---|---|---|---|
| Product Name | Frequency [Hz] | CL [pF] | Product Code | |
|
CC1101, CC1110, CC1111, CC1100E
|
TSX-3225
|
26M
|
10
|
|
|
FA-128
|
26M
|
9
|
||
|
CC1120, CC1200, CC1121
(narrow band system) |
FA-128
|
32M
|
10
|
|
|
FA-20H
|
32M
|
10
|
||
|
TG-5035CG
|
32M
|
-
|
||
|
CC1125
(narrow band system), CC1175 |
FA-128
|
40M
|
10
|
|
|
FA-128
|
32M
|
10
|
||
|
FA-20H
|
40M
|
10
|
||
|
FA-20H
|
32M
|
10
|
||
|
CC1312, CC1352
|
FA-128
|
48M
|
7
|
|
|
CC430
|
TSX-3225
|
26M
|
10
|
|
|
TSX-3225
|
48M
|
16
|
||
(261KB)注意事項
*1. 負荷容量：Load Capacitance
*2. 製品型番の下2桁は梱包仕様です。（00：標準梱包）詳細については、こちらでご確認ください。
*3. 本記載内容は、お客様に適正部品の選択をして頂くための設計参照情報です。ICメーカー様よりご提供頂いたセットのみでの評価結果となっており、ICおよび周辺部品のバラツキ等の影響は考慮されておりません。弊社では本記載内容を保証いたしかねますので、ご了承ください。
また、発振回路の特性は配線パターン等の影響により変化いたしますので、お客様の基板上でご評価頂き、発振回路の定数をご決定頂きますよう、お願い申し上げます。
CC2xxx および CC85xx シリーズ
2.4 GHz band
|
ZigBee IEEE802.15.4
Proprietary 2400 MHz to 2483.5 MHz |
Epson products | |||
|---|---|---|---|---|
| Product Name | Frequency [Hz] | CL [pF] | Product Code | |
|
CC2500
|
FA-128
|
26M
|
10
|
|
|
CC2510
|
FA-128
|
26M
|
9
|
|
|
CC2511
|
TSX-3225
|
40M
|
16
|
|
|
CC2520
|
TSX-3225
|
32M
|
16
|
|
|
CC2530, CC2531
|
FA-20H
|
32M
|
16
|
|
|
FA-20H
|
32M
|
12
|
||
|
FA-128
|
32M
|
12
|
||
|
TSX-3225
|
32M
|
16
|
||
|
CC2533
|
FA-128
|
32M
|
12
|
|
|
CC2538
|
FA-128
|
32M
|
10
|
|
|
CC2540
(Bluetooth Low Energy) |
FA-20H
|
32M
|
16
|
|
|
CC2540, CC2541
(Bluetooth Low Energy) |
FA-128
|
32M
|
10
|
|
|
CC2541
(Bluetooth Low Energy) |
FA-20H
|
32M
|
10
|
|
|
CC2550
|
TSX-3225
|
26M
|
16
|
|
|
CC256x
(Bluetooth BR/EDR/LE) |
FA-128
|
26M
|
9
|
|
|
FA-20H
|
26M
|
9
|
||
|
CC2612, CC2652
|
FA-128
|
48M
|
7
|
|
|
CC2570, CC2571
(ANT RF network processor) |
TSX-3225
|
32M
|
10
|
|
|
CC13xx, CC26x0
|
TSX-3225
|
24M
|
9
|
|
|
CC85xx
(Wireless Audio Streeming) |
TSX-3225
|
48M
|
12
|
|
|
TSX-3225
|
48M
|
16
|
||
|
FA-128
|
48M
|
16
|
||
|
FA-128
|
48M
|
10
|
||
参考 : テキサス・インスツルメンツ社資料：Crystal Selection Guide for CC253x, CC254x pdf
注意事項
*1. 負荷容量：Load Capacitance
*2. 製品型番の下2桁は梱包仕様です。（00：標準梱包）詳細については、こちらでご確認ください。
*3. 本記載内容は、お客様に適正部品の選択をして頂くための設計参照情報です。ICメーカー様よりご提供頂いたセットのみでの評価結果となっており、ICおよび周辺部品のバラツキ等の影響は考慮されておりません。弊社では本記載内容を保証いたしかねますので、ご了承ください。
また、発振回路の特性は配線パターン等の影響により変化いたしますので、お客様の基板上でご評価頂き、発振回路の定数をご決定頂きますよう、お願い申し上げます。
