F-WRITER
F-WRITER
プログラマブルデバイス用プログラミングキット

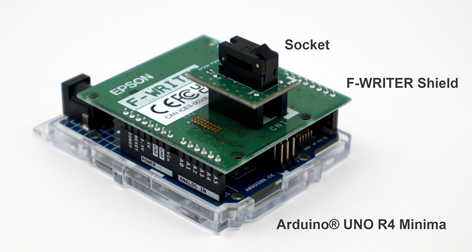

F-WRITER は、エプソンのプログラマブルデバイスに設定を書き込むプログラミングキットです。 F-WRITER シールド基板にArduino® UNO R4 Minimaを組み合わせるだけで、お客様の設定を書き込んだデバイスをお手元で素早く作成できるため、お客様の製品開発に貢献いたします。
特長
- 当社提供の F-WRITER シールド基板と、お客様にご用意いただく Arduino UNO R4 Minima を組み合わせて使用
- Windows® 11 対応の専用アプリケーション「F-WRITER App」による直感的な操作
- USB Type-C 接続のみで完結し、別途プログラマ装置や外部電源は不要
- 1 個単位での書き込みに対応し、少量の試作・評価用途に最適
- オプションの SMD ソケットにより、さまざまなパッケージサイズの発振器に対応
- オンラインでのソフトウェア／ファームウェア更新に対応し、将来の対応製品追加にも対応
- 書き込み設定に応じて製品型番を自動生成。この型番により、設定の確認から量産オーダー（エプソン協力会社）まで一気通貫で対応
- 旧世代キット「SG-Writer II」用の SMD ソケットおよびブランクサンプルを流用可能
ドキュメント

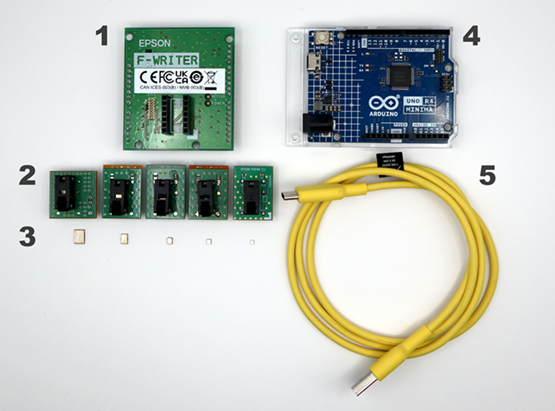

キット構成とご準備品
Epson Products:
- 1. F-WRITER Shield
- 2. SMD Sockets (sold separately)
- 3. Programmable Devices (sold separately)
Customer-Supplied Items:
- 4. Arduino® UNO R4 Minima
- 5. USB Type-C Cable
オプション品：SMDソケット
| Model name | Product part number |
|---|---|
| SG-8018CA, SG-8101CA, SG-9101CA | Q91PR10W00021 |
| SG-8018CB, SG-8101CB, SG-9101CB | Q91PR10W00025 |
| SG-8018CE, SG-8101CE, SG-9101CE | Q91PR10W00018 |
| SG-8018CG, SG-8101CG, SG-9101CG, SG-8200CG, SG-8201CG |
Q91PR10W00024 |
| SG-8200CJ, SG-8201CJ | Q91PR10W00030 |
操作解説ビデオ（準備中）
ソフトウェア
（ダウンロードリンクは、利用規約ページにリンクします。ご同意いただいた場合のみダウンロードができます）
Supported Devices
- プログラマブルSPXO
- プログラマブル・
スペクトラム拡散SPXO
ローコスト品から低ジッタ品まで、幅広いプログラマブル水晶発振器シリーズに対応し、任意の出力周波数および機能設定を書き込み可能です。
SG-8018
| Model name | Product part number |
|---|---|
| SG-8018CA | X1G0055710002, X1G0055710001 |
| SG-8018CB | X1G0055810002, X1G0055810001 |
| SG-8018CE | X1G0055910002, X1G0055910001 |
| SG-8018CG | X1G0056010002, X1G0056010001 |
SG-8101
| Model name | Product part number |
|---|---|
| SG-8101CA | X1G0051910002, X1G0051910001 |
| SG-8101CB | X1G0052010002, X1G0052010001 |
| SG-8101CE | X1G0052110002, X1G0052110001 |
| SG-8101CG | X1G0051810002, X1G0051810001 |
SG-8200
| Model name | Product part number |
|---|---|
| SG-8200CG | X1G0062010001 |
| SG-8200CJ | X1G0062110001 |
SG-8201
| Model name | Product part number |
|---|---|
| SG-8201CG | X1G0061910001 |
| SG-8201CJ | X1G0059810001 |
スペクトラム拡散機能および出力ドライブ能力調整に対応するSG-9101 シリーズでは、EMI 低減の検討にも活用可能
SG-9101
| Model name | Product part number |
|---|---|
| SG-9101CA | X1G0053010002, X1G0053010001 |
| SG-9101CB | X1G0053110002, X1G0053110001 |
| SG-9101CE | X1G0053210002, X1G0053210001 |
| SG-9101CG | X1G0052910002, X1G0052910001 |
注意事項
以下に記載された指定国または地域以外へ本製品を持ち出したり、使用したりしないでください。セイコーエプソン株式会社およびその関連会社は、この制限に違反した本製品の持ち出しまたは使用に起因または関連して生じるいかなる損害、損失、および法的結果についても、一切の責任を負いません。
アメリカ合衆国 / アラブ首長国連邦 / アルゼンチン / イギリス / インド / インドネシア / EU加盟国 / カナダ / 韓国 / コロンビア / シンガポール / スイス / タイ / 台湾 / 中国 / チリ / トルコ / 日本 / ノルウェー / バミューダ / パキスタン / フィリピン / ブラジル / ベトナム / ペルー / 香港 / マレーシア / メキシコ / モルドバ / モンテネグロ
ArduinoはArduino SAの登録商標です。Windowsは米国およびその他の国におけるMicrosoft Corporationの登録商標です。
