概要

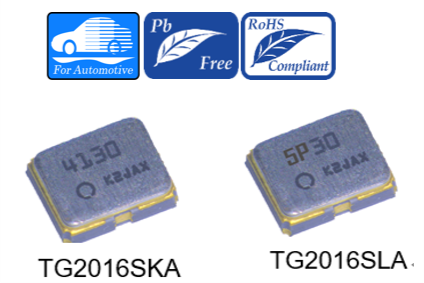

TG2016SKA, TG2016SLA は、AEC-Q100に準拠した車載用途向けの温度補償水晶発振器です。 +105 ℃までの高温対応と、GNSS受信に適した周波数スロープやG感度特性と、 V2Xなどに使われるWi-Fiに適した低ジッタ特性が特長です。 本製品は内蔵する水晶振動子、ICの開発・製造から製品の組立・検査まで弊社内で完結しており、特性と品質を一括管理しています。

特長

  - 車載用途向け温度補償水晶発振器
  - 周波数範囲 (fo) : 13 MHz to 55 MHz
  - 電源電圧 : 1.8 V Typ. / 3.3 V Typ.
  - 動作温度範囲
  TG2016SKA: -40 ℃ to +105 ℃
  TG2016SLA: -40 ℃ to +85 ℃
  - 周波数温度特性: ±0.5 × 10^-6 Max.
  - G感度: ±1.5 × 10^-9 / G Max.
  - 位相ジッタ(12 kHz to 5 MHz): 0.22 ps Typ.@26 MHz, 0.13 ps Typ.@38.4 MHz
  - 外形寸法: 2.0 × 1.6 × 0.7 mm Max.
  - AEC-Q100準拠
  - TCXO / VC-TCXO / TCXO-Standby に対応

アプリケーション

• 車載用GNSS, V2X (TCU, DSRC) *
• * GNSS: Global Navigation Satellite System
• * V2X: Vehicle to Everything
• * TCU: Telematics control unit
• * DSRC: Dedicated Short Range Communication
