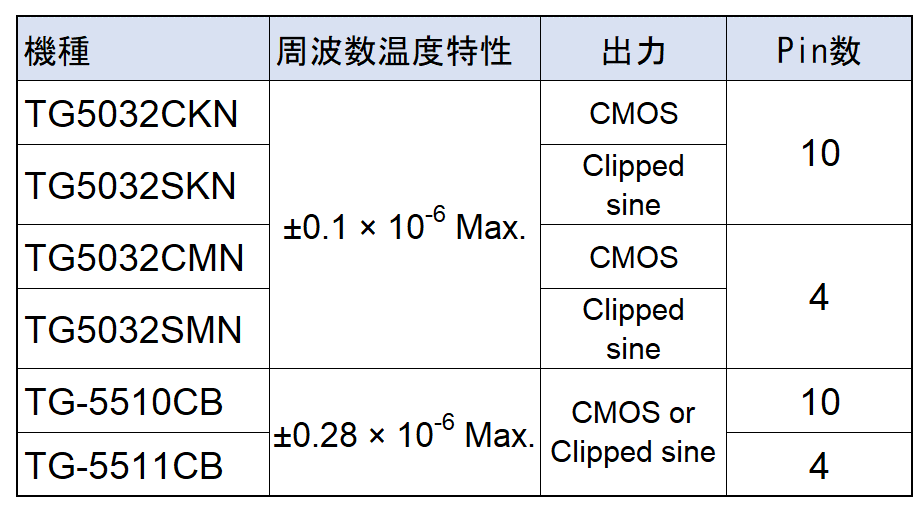

TG5032CKN / TG5032SKN / TG5032SMN / TG-5510CB / TG-5511CB
高精度温度補償水晶発振器 (TCXO)：5.0 × 3.2 × 1.45 mm サイズ／0.1× 10-6/+105 ℃対応

概要

本製品群は、CMOS出力またはClipped sine 出力を有し、高精度な周波数特性に対応した温度補償水晶発振器です。10 ～ 54 MHzの周波数帯において低位相ノイズを実現しています。 近年5G基地局など同期網に対応し安定性要求や、屋外設置や小型化、ファンレス化に伴っての+105℃対応の要求に対応したTCXOです｡ 安定性要求に対して、従来品よりも、周波数温度特性、周波数温度スロープや位相ノイズなどの特性を改善しています。本製品は同期網に対応した、フリーラン特性やTDEV, MTIE特性なども業界標準規格に準拠しております。(GR-1244-CORE Stratum3, ITU-T G.8262.1, G.8273.2)

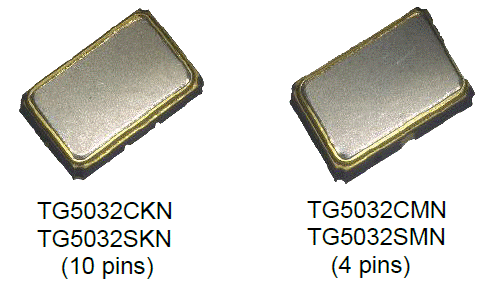

特長：TG5032CKN / TG5032SKN /TG5032CMN / TG5032SMN

  - 高精度温度補償水晶発振器 (TCXO)
  - 周波数範囲 (fo) : 10 MHz to 54 MHz
  - 電源電圧 : 3.3 V Typ.
  - 動作温度 : -40 ℃ to +105 ℃
  - 周波数温度特性 : ±0.1 × 10-6 Max. (-40 ℃ to +105 ℃)
  - 周波数スロープ : ±0.05 × 10-6/℃ Max. (-40 ℃ to +105 ℃)
  - フリーラン特性 : ±4.6 × 10-6 Max./20年(Stratum3規格対応)
  - TDEV, MTIE特性 : ITU-T G.8262.1, G8273.2 準拠
  - 外形寸法 : 5.0 × 3.2 × 1.45 mm (10 端子, 4 端子)
  - (Vc機能 : 非対応)

製品の詳細はこちら

TG5032CKN TG5032SKN TG5032SMN TG5032CMN

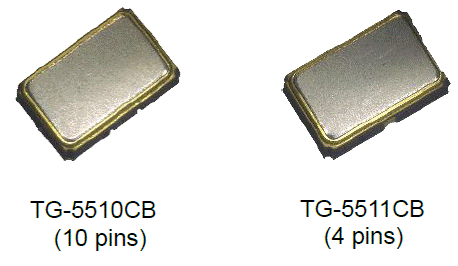

特長：TG-5510CB / TG-5511CB

  - 高精度温度補償水晶発振器 (TCXO)
  - 周波数範囲 (fo) : 10 MHz to 54 MHz
  - 電源電圧 : 3.3 V Typ.
  - 動作温度 : -40 ℃ to +85 ℃ (+105 ℃ オプション)
  - 周波数温度特性 : ±0.28 × 10-6 Max. (-40 ℃ to +85 ℃)
  - 周波数スロープ : ±0.2 × 10-6/℃ Max. (-40 ℃ to +85 ℃)
  - フリーラン特性 : ±4.6 × 10-6 Max./20年(Stratum3規格対応)
  - TDEV, MTIE特性 : ITU-T G.8262.1, G8273.2 準拠
  - 外形寸法 : 5.0 × 3.2 × 1.45 mm (10 端子, 4 端子)
  - (Vc機能 : 非対応)

製品の詳細はこちら

TG-5510CB TG-5511CB

アプリケーション

  ネットワーク装置
   - 基地局
   - Microwave
  同期準拠規格
   - Stratum3
   - SyncE
   - IEEE1588
