概要

　本機種は、CMOS出力またはClipped sine 出力を有した高精度な周波数特性に対応した温度補償水晶発振器です｡　 10 ~ 54 MHzの周波数帯において低位相ノイズを実現しています。近年5G基地局など同期網に対応した安定性要求や、 屋外設置や小型化、ファンレス化に伴っての105 ℃対応の要求に対応したTCXOです｡　　 安定性要求に対して、従来品よりも、周波数温度特性、周波数温度スロープや位相ノイズなどの特性を改善しています。　 本製品は同期網に対応した、フリーラン特性やTDEV, MTIE特性なども業界標準規格に準拠しております。 (GR-1244-CORE Stratum3, G8262 ECC-1&ECC-2)

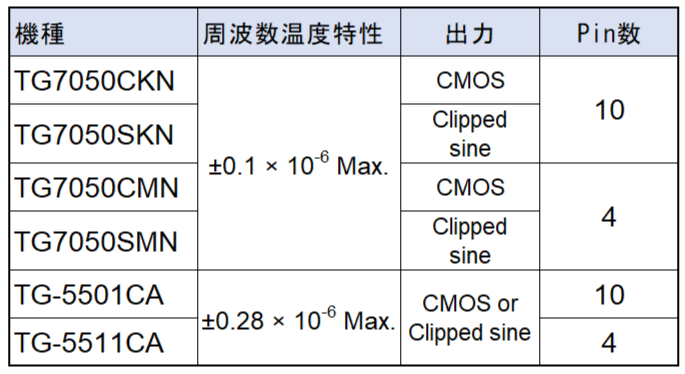

特長 TG7050CKN / TG7050SKN /TG7050CMN / TG7050SMN

• 周波数範囲: 10 MHz to 54 MHz
• 電源電圧: 3.3 V Typ.
• 周波数温度特性: ±0.1 × 10^-6 Max. (-40 ℃ to +105 ℃)
• 周波数スロープ: ±0.05 × 10^-6 / ℃ Max. (-40 ℃ to +105 ℃)
• フリーラン特性: ±4.6 × 10^-6 Max. / 20 年 (Stratum3規格)
• TDEV, MTIE特性: ITU-T G.8262 準拠
• 外形寸法: 7.0 × 5.0 × 1.5 mm (10端子、4端子)
   (Vc機能 : 非対応)

特長 TG-5510CA / TG-5511CA

• 周波数範囲: 10 MHz to 54 MHz
• 電源電圧: 3.3 V Typ.
• 周波数温度特性: ±0.28 × 10^-6 Max. (-40 ℃ to +85 ℃)
• 周波数スロープ: ±0.2 × 10^-6 / ℃ Max. (-40 ℃ to +85 ℃)
• フリーラン特性: ±4.6 × 10^-6 Max. / 20 年 (Stratum3規格)
• TDEV, MTIE特性: ITU-T G.8262 準拠
• 外形寸法: 7.0 × 5.0 × 1.5 mm (10端子、4端子)
   (Vc機能 : 非対応)

アプリケーション

• ネットワーク装置: 基地局、Microwave
• 同期準拠規格: Stratum3、SyncE、IEEE1588
