シリーズの概要
プログラマブルSPXO SG-8200シリーズ・SG-8201シリーズとは
SG-8200 / SG-8201シリーズは、PLLを活用した低ジッタプログラマブル水晶発振器で、従来製品 SG-8101シリーズと比較し、低ジッタ・高温度対応という特性を有します。
上限温度+125 ℃までの高温度対応が可能なため幅広いアプリケーションに対応可能です。
また、PLL技術を用いたプログラマブル水晶発振器のため、1.2 MHz ～ 170 MHz の範囲で任意の周波数に少ロット・短納期対応が可能です。お客様の開発段階から量産対応まで幅広く貢献いたします。
シリーズ ラインアップ
民生向け製品（汎用品・高精度品）と車載向け製品のラインアップをご用意しています。
Fo = 125 MHz において、低ジッタ特性 1.1 ps Typ. を実現し、周波数温度補正機能により、+125℃までの高温環境でも高い周波数安定度に対応します。パッケージサイズは2.5㎜×2.0×0.74です。
民生向け製品：スタンダード汎用品 SG-8200CG/SG-8200CJ
±50 x 10-6の精度に対応しています。
概仕様
|
ブロック図
端子配置

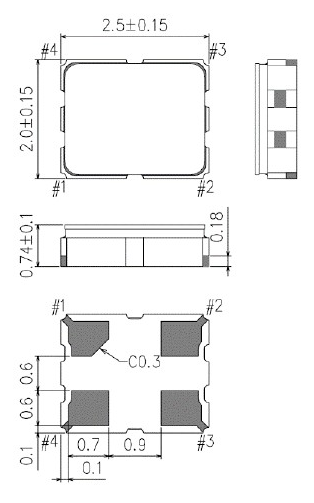

外形寸法図 |
高精度・低ジッタ品：SG-8201CG/SG-8201CJ
±15 x 10-6の高精度に対応
概仕様
|
ブロック図
端子配置

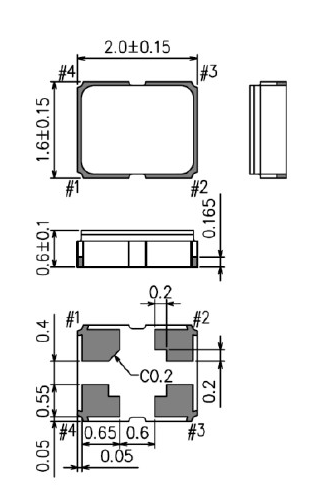

外形寸法図 |
車載向け製品：SG-8201CJA
AEC-Q100準拠
概仕様
|
ブロック図
端子配置

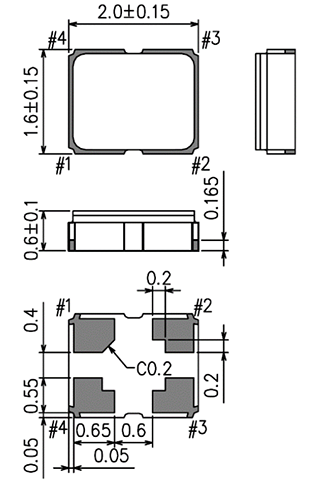

外形寸法図 |
特長
Fractional-N PLL
Fractional-N PLLによって、任意の周波数に10-6 (1 ppm) の精度で調整可能なので、振動子の周波数のばらつきがPLLで補正可能となり、周波数精度が高くなります。
周波数温度補償機能
周波数温度補償回路によって、-40℃～+125 ℃の周波数変動が調整可能なので、振動子の周波数温度特性が小さく抑えられ、周波数精度が高くなり、上限125℃に対応。
プログラマブルSPXO各機種
➀周波数温度特性 比較
高精度・低ジッタ特性を持つ「SG-8201シリーズ」と、従来品プログラマブルSPXO「SG-8101シリーズ」の比較です。
SG-8200シリーズでは+125 ℃までの周波数変動が調整可能で、広い温度範囲で高い周波数精度を維持します。

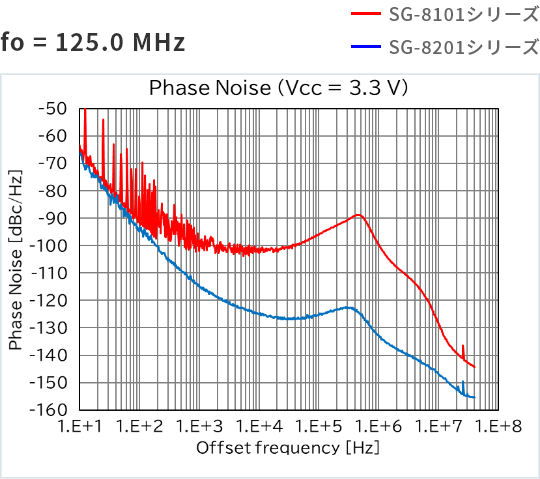

➁低位相雑音/低ジッタ特性 比較
プログラマブルSPXOの「SG-8201シリーズ」は従来品「SG-8101シリーズ」と比較して、オフセット周波数 100 kHz ～ 1 MHz にて30 dBc/Hz程度、位相ジッタは 約1/40 に低減します。
| 位相ジッタ （12 kHz ～ 5 MHz） |
|
|---|---|
| SG-8101シリーズ | 45.8 ps |
| SG-8201シリーズ | 1.2 ps |
| 位相ジッタ （12 kHz ～ 20 MHz） |
|
|---|---|
| SG-8101シリーズ | 43.7 ps |
| SG-8201シリーズ | 1.1 ps |
| 位相ジッタ （12 kHz ～ 20 MHz） |
|
|---|---|
| SG-8101シリーズ | 42.3 ps |
| SG-8201シリーズ | 1.5 ps |
各種機能のオプション選択

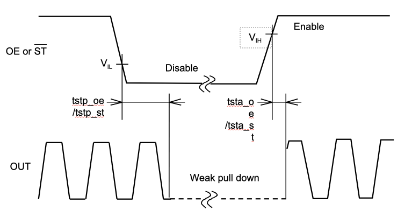

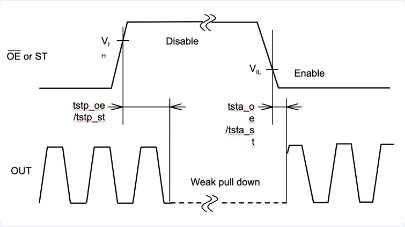

➀スタンバイ or 出力イネーブル機能の選択
|
従来機種および本機種の機能 #1 pin: OE orST |
本機種の追加機能 #1 pin: OE or ST |
|---|---|
|
OE or ST = High → Output enable OE or ST = Low → Output disable |
OE or ST = High → Output enable OE or ST = Low → Output disable |
 |
 |
➁ 4種類の立上り/立下り時間（tr/tf）から選択
| tr / tf | tr / tf | tr / tf | tr / tf |
|---|---|---|---|
| B:最高速モード | 2.0 ns Max. | C:高速モード | 2.5 ns Max. |
 |
 |
||
| D:低速モード | 4.0 ns Max. | E:最低速モード | 6.0 ns Max. |
 |
 |
||
※注意事項#1ピンの機能に関して、SG-8201シリーズは、エプソンのスタンダードSPXOや従来品SG-9001シリーズとは異なる仕様・機能となります。
下記の内容、および各製品ページをご確認ください。
| #1ピン状態 | 機能 | |
|---|---|---|
| #1:OE or ST | High | 出力イネーブル |
| Open | 動作保証対象外 | |
| Low |
出力ディセーブル(OE) スタンバイ(ST) |
基本波SPXOとのスペック比較
高精度・低ジッタ特性を持つ「SG-8201シリーズ」と従来品プログラマブルSPXO「SG-8101 / SG-8018シリーズ」、基本波SPXOとの比較です。
他の製品と比較して、SG8201シリーズは、「高周波に対応」「+125 ℃ Max 高温対応 」「低ジッタPLL」が特長です。
SG8201シリーズの特長
| Item | SG-8200CG/CJ | SG-8201CG/CJ | SG-8018CG | SG-8101CG | SG-210STF | SG2016CAN | |
|---|---|---|---|---|---|---|---|
| Frequency （fo） | 1.2 MHz to 170 MHz | 0.67 MHz to 170 MHz | 4 MHz to 72 MHz / 20 freq. | ||||
| Technology | PLL（Low noise/jitter） Programmable SPXO |
PLL（Low power） Programmable SPXO |
Fundamental Fixed SPXO |
||||
| Power Supply（VCC） | 1.62 V to 3.63 V | 1.62 V to 3.63 V | 1.6 V, 1.71 V, 2.25 V to 3.63 V | ||||
| Operating Temperature | +125 ℃ Max. | +105 ℃ Max. | +105 ℃ Max. | ||||
| Frequency Tolerance （incl 1year aging） |
-40 ℃ to +105 ℃ | - | ±15 x 10-6 | ±50 x 10-6 | ±20 x 10-6 | ±50 x 10-6 | |
| -40 ℃ to +125 ℃ | ±50 x 10-6 | ±25 x 10-6 | - | - | |||
| Phase Jitter （fo = 125 MHz） |
VCC = 1.8 V | 1.1 ps Typ. | 43.8 ps Typ., 74.1 ps Max. | 0.25 ps Typ（fo = 25 MHz） 0.25 ps Typ（fo = 50 MHz） |
|||
| VCC = 2.5 V | 44.0 ps Typ., 73.8 ps Max. | ||||||
| VCC = 3.3 V | 46.0 ps Typ., 68.6 ps Max. | ||||||
| Current Consumption | fo = 25 MHz | 7.5 mA Max. | 4.5 mA Max. | 2.7 mA Max. | |||
| fo = 125 MHz | 12.4 mA Max. | 6.8 mA Max. | - | ||||
| Rise/Fall time （Default） |
6.0 ns Max. （fo ≤ 50 MHz） 4.0 ns Max. （50 MHz < fo ≤ 75 MHz） 2.5 ns Max. （75 MHz < fo ≤ 125 MHz） 2.0 ns Max. （fo > 125 MHz） |
10.0 ns Max. （Slow, fo ≤ 20 MHz） 6.0 ns Max. （fo ≤ 40 MHz） 3.0 ns Max. （fo > 40 MHz） |
3.0 ns Max. （VCC = 2.5 V, 3.3 V） 3.5 ns Max. （VCC = 1.8 V） |
||||
| Output | CMOS | CMOS | CMOS | ||||
| Size | CG:2.5 x 2.0 x 0.74t mm CJ:2.0×1.6×0.6 mm |
2.5 x 2.0 x 0.7t mm | 2.5 x 2.0 x 0.8t mm | 2.0 x 1.6 x 0.7t mm | |||
車載向け機種
高精度・低ジッタ特性を持つ「SG-8201CGA」と従来品プログラマブルSPXO「SG-8101CGA」、基本波SPXOとの比較です。
他の製品と比較して、SG-8201CJAは「高周波に対応」「+125 ℃ Max 高温対応」「 低ジッタPLL」「小型」「AEC-Q100準拠」が特長です
| Item | SG-8201CJA | SG-8101CGA | SG2016/2520CAA | SG2016/2520CAA | |
|---|---|---|---|---|---|
| Frequency （fo） | 1.2 MHz to 170 MHz | 0.67 MHz to 170 MHz | 8 MHz to 54 MHz | 2 MHz to 49.999 MHz | |
| Technology | PLL（Low noise/jitter） Programmable SPXO |
PLL（Low power） Programmable SPXO |
Fundamental Fixed SPXO |
Fundamental Fixed SPXO |
|
| Power Supply（VCC） | 1.62 V to 3.63 V | 1.62 V to 3.63 V | 1.6 V, 1.71 V, 2.25 V to 3.63 V | 1.6 V to 3.6 V | |
| Operating Temperature | +125 ℃ Max. | +125 ℃ Max. | +125 ℃ Max. | +125 ℃ Max. | |
| Frequency Tolerance （incl 1year aging） |
-40 ℃ to +105 ℃ | ±15 x 10-6 | ±20 x 10-6 | ±50 x 10-6 | ±50 x 10-6 |
| -40 ℃ to +125 ℃ | ±25 x 10-6 | ±50 x 10-6 | ±100 x 10-6 | ±100 x 10-6 | |
| Phase Jitter （fo = 125 MHz） |
VCC = 1.8 V | 1.1 ps Typ. | 43.8 ps Typ., 74.1 ps Max. | 0.25 ps Typ（fo = 25 MHz） 0.25 ps Typ（fo = 50 MHz） |
0.25 ps Typ（fo = 25 MHz） 0.25 ps Typ（fo = 50 MHz） |
| VCC = 2.5 V | 44.0 ps Typ., 73.8 ps Max. | ||||
| VCC = 3.3 V | 46.0 ps Typ., 68.6 ps Max. | ||||
| Current Consumption |
fo = 25 MHz | 7.5 mA Max. | 4.5 mA Max. | 2.7 mA Max. | 4.0 mA Max. |
| fo = 125 MHz | 12.4 mA Max. | 6.8 mA Max. | - | - | |
| Rise/Fall time （Default） |
6.0 ns Max. （fo ≤ 50 MHz） 4.0 ns Max. （50 MHz < fo ≤ 75 MHz） 2.5 ns Max. （75 MHz < fo ≤ 125 MHz） 2.0 ns Max. （fo > 125 MHz） |
10.0 ns Max.（Slow, fo ≤ 20 MHz） 6.0 ns Max. （fo ≤ 40 MHz） 3.0 ns Max. （fo > 40 MHz） |
3.0 ns Max. （VCC = 2.5 V, 3.3 V） 3.5 ns Max. （VCC = 1.8 V） |
7.0 ns Max. | |
| Output | CMOS | CMOS | CMOS | CMOS | |
| Size | 2.0 x 1.6 x 0.6t mm | 2.5 x 2.0 x 0.7t mm | SG2016CAA: 2.0 x 1.6 x 0.7t mm SG2520CAA: 2.5 x 2.0 x 0.8t mm |
2.5 x 2.0 x 0.8t mm | |
| AEC | AEC-Q100 | AEC-Q100 | AEC-Q200 | AEC-Q200 | |
位相雑音
基本波SPXOと比較をすると、基本波SPXOがプログラマブルSPXOより低位相雑音/低ジッタです。
| 位相ジッタ （12 kHz ～ 5 MHz） |
|
|---|---|
| SG-210STF | 0.2 ps |
| SG-8201シリーズ | 1.2 ps |
| 位相ジッタ （12 kHz ～ 20 MHz） |
|
|---|---|
| SG-210SCH | 0.25 ps |
| SG-8201シリーズ | 1.1 ps |
| 位相ジッタ （12 kHz ～ 5 MHz） |
|
|---|---|
| SG-210SCH | 0.28 ps |
| SG-8201シリーズ | 1.5 ps |
