NXPセミコンダクタ社製
“i.MX 6ファミリ”をご検討のお客様へ

発振回路設計時の確認事項

水晶発振回路の設計においては、次の3つの特性について確認が必要です。

(1) 励振レベル（ドライブレベル）
(2) 発振余裕度、負性抵抗値
(3) 負荷容量 / 発振回路定数の目安

各特性の詳細は、こちらをご参照ください。

水晶振動子の選択ガイド

水晶振動子の選択の際には負荷容量（CL）値が大きな要素になります。
下の図のように低いCL（7.0 pF）では発振余裕度は良くなり電流値が低下しますが、周波数安定度*は低下します。
逆に高いCL（12.5 pF）では発振余裕度は低下しますが、発振回路に十分電流を与えると同時に周波数安定度*は向上します。
これらの特性を考慮して選択してください。
*周波数安定度：回路や回路素子等のバラツキに対する周波数変動

セイコーエプソンの水晶振動子ラインアップ

製品名	サイズ[mm]	主なアプリケーション例
MC-146	7.0 x 1.5 x 1.4	DSC、民生機器、小電力無線機器血圧計、血糖値計セキュリティー・システム
FC-135	3.2 x 1.5 x 0.9	PMP、DSC、小型携帯機器
FC-13A	3.2 x 1.5 x 0.9	車載アクセサリ、ECUサブクロック
FA-238	3.2 x 2.5 x 0.7	携帯電話、Bluetooth、W-LAN その他IMSバンド使用機器

i.MX 6ファミリの発振回路構成と水晶振動子の選択

対象製品： i.MX 6Quad, 6Dual, 6DualLite, 6Solo

1) 32 kHz Crystal

21 x 21 mm BGA

	RTC_XTALI	RTC_XTALO
All Families	D9	C9

IC 名称	製品名	公称周波数 [Hz]	CL ^*1 [pF]	f_tol ^*2 [ppm]	製品型番 ^*3	外付け部品 ^*4			外形寸法 WxDxH [mm]
IC 名称	製品名	公称周波数 [Hz]	CL ^*1 [pF]	f_tol ^*2 [ppm]	製品型番 ^*3	Cg [pF]	Cd [pF]	Rf [Ω]	外形寸法 WxDxH [mm]
MCIMX6U5DVM10x	FC-135	32.768k	7.0	20	Q13FC13500002**	10	10	-	3.2 x 1.5 x 0.9
MCIMX6D5EYM10x	MC-146		12.5	20	Q13MC14620002**	22	22	10M	7.0 x 1.5 x 1.4
MCIMX6S6AVM08x	FC-13A		9.0	20	X1A0000910005**	18	18	10M	3.2 x 1.5 x 0.9

2) 24 MHz Crystal

21 x 21 mm BGA

	XTALI	XTALO
All Families	A7	B7

IC 名称	製品名	公称周波数 [Hz]	CL ^*1 [pF]	f_tol ^*2 [ppm]	製品型番 ^*3	外付け部品 ^*4			外形寸法 WxDxH [mm]
IC 名称	製品名	公称周波数 [Hz]	CL ^*1 [pF]	f_tol ^*2 [ppm]	製品型番 ^*3	Cg [pF]	Cd [pF]	Rf [Ω]	外形寸法 WxDxH [mm]
MCIMX6S6AVM08x	FA-238	24M	10.0	20	Q22FA23801201**	5	5	-	3.2 x 2.5 x 0.7
MCIMX6Q6AVT10x				30	Q22FA23800817**	7	7	-
MCIMX6D6AVT10x						7	7	-
MCIMX6S6AVM08x						7	7	1M

注意事項

*1. 負荷容量：Load Capacitance
*2. 周波数許容偏差（標準）
*3. 製品型番の下2桁は梱包仕様です。（00：標準梱包）詳細については、こちらでご確認ください。
*4. 本記載内容は、お客様に適正部品の選択をして頂くための設計参照情報です。ICメーカー様よりご提供頂いたセットのみでの評価結果となっており、ICおよび周辺部品のバラツキ等の影響は考慮されておりません。弊社では本記載内容を保証いたしかねますので、ご了承ください。
また、発振回路の特性は配線パターン等の影響により変化いたしますので、お客様の基板上でご評価頂き、発振回路の定数をご決定頂きますよう、お願い申し上げます。
*5. i.MX 6シリーズは帰還抵抗：Rfを内蔵しておりますので、i.MX 6シリーズの外に期間抵抗：Rfを付加する必要は無いと思われます。
お客様ご自身のご評価によりご判断ください。

基板設計時の注意

信号および水晶振動子、コンデンサ、抵抗の配置

・水晶振動子、コンデンサ、抵抗は、なるべくIC の近くに配置してください。
・配線はなるべく短くし、他の信号線と交差させないでください。

For 32 kHz Crystal unit

GND配線、基板内配線

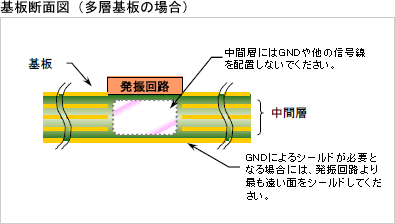

・水晶振動子の下部となる基板面はGNDを配置してください。
・多層基板の場合、水晶振動子の下部となる内層に他の信号線を配置しないでください。
